Eficiência do módulo de carregamento EV explicada: alcançando 97% + conversão de energia

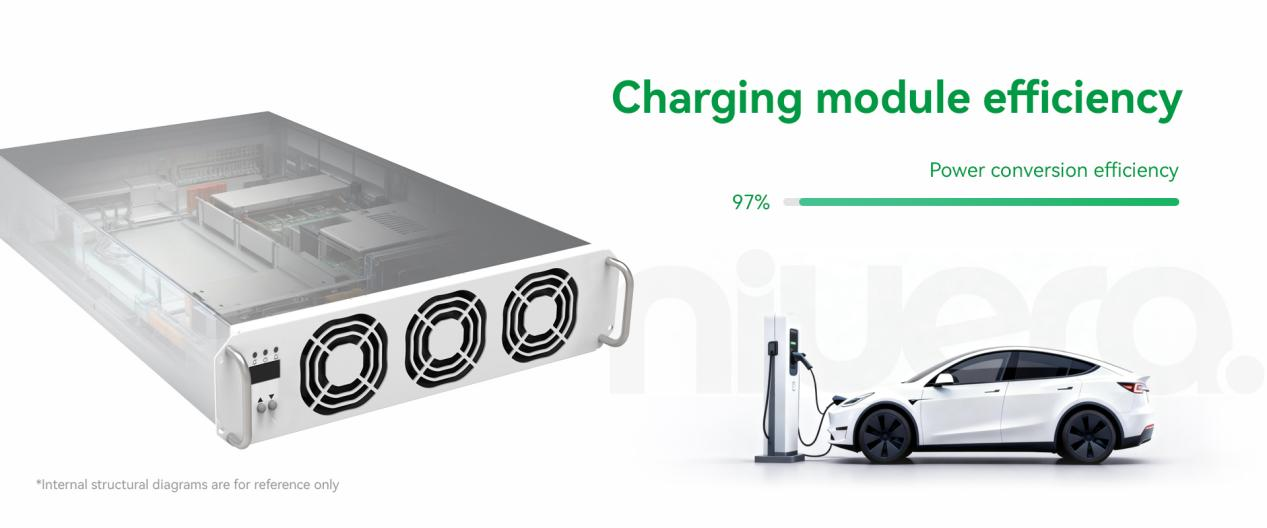

A eficiência de conversão de energia mede a eficácia com que um módulo de carregamento de EV converte a energia CA recebida da rede em energia CC que pode carregar a bateria de um veículo elétrico. Quando falamos sobre97%+ eficiência, estamos descrevendo a porcentagem de energia elétrica transferida com sucesso para o veículo, com o restante perdido como calor durante o processo de conversão.

A matemática por trás dos ganhos de eficiência

A diferença entre um módulo com 94% de eficiência e um módulo com 97% de eficiência pode parecer marginal – apenas 3 pontos percentuais. No entanto, nas operações do mundo real, esta lacuna traduz-se em impactos financeiros e ambientais significativos.

Considere uma estação de carregamento rápido de 350kW DC operando 12 horas diariamente com 25% de utilização:

• Com 94% de eficiência: Perda anual de energia de aproximadamente 19.710 kWh
• Com 97% de eficiência: Perda anual de energia de aproximadamente 9.855 kWh
• Poupança: Quase 10.000 kWh por ano por estação

Com um custo médio de eletricidade de US$ 0,15/kWh, essa melhoria de eficiência de 3% economiza aproximadamente US$ 1.480 anualmente por estação de carregamento — antes de contabilizar a redução dos requisitos de resfriamento e a vida útil prolongada do equipamento.

Principais Tecnologias Conduzindo97%+ Eficiência

Semicondutores de potência de carboneto de silício (SiC)

A transição dos IGBTs de silício tradicionais para MOSFETs de carboneto de silício representa o salto tecnológico mais significativo na eficiência do módulo de carregamento de EV. Os semicondutores SiC oferecem várias vantagens críticas:

Desempenho de comutação superior: Os MOSFETs de SiC podem comutar em frequências 2 a 3 vezes mais altas que os IGBTs de silício (45-250 kHz vs. 15-40 kHz), reduzindo as perdas de comutação em até 50%.

Menores perdas de condução: Com valores de resistência ligada (RDS(on)) tão baixos quanto 10-32 mΩ a 1200V, os dispositivos SiC minimizam a dissipação de energia durante o fluxo de corrente.

Resiliência à temperatura: O SiC mantém um desempenho estável em temperaturas de junção superiores a 175°C, onde os dispositivos de silício começam a se degradar. Esta característica permite maior densidade de potência e sistemas de refrigeração mais compactos.

Contagem reduzida de componentes: O desempenho superior do SiC permite topologias de circuito mais simples, reduzindo o número de componentes ativos em até 50% em comparação com projetos baseados em silício.

Topologias de circuito avançadas

Módulos modernos de carregamento de veículos elétricos de alta eficiência empregam arquiteturas sofisticadas de conversão de energia:

T-NPC de três níveis (ponto neutro fixado): Esta topologia usa uma combinação de MOSFETs SiC de 1200 V e 650 V para reduzir o estresse de tensão em componentes individuais e, ao mesmo tempo, atingir eficiências de pico de 97 a 97,5%.

Ponte Ativa Dupla (DAB): Para o estágio de conversão DC-DC isolado, a topologia DAB permite comutação de tensão zero (ZVS) nos lados primário e secundário, minimizando perdas de comutação em amplas faixas operacionais.

Desenhos Intercalados: Ao operar vários módulos de potência em paralelo com comutação de fase, os projetos intercalados reduzem a ondulação da corrente de entrada/saída e melhoram a eficiência geral do sistema, especialmente em cargas parciais.

Gerenciamento térmico otimizado

Mesmo com módulos de alta eficiência, a gestão dos 3-4% de energia perdida como calor continua a ser crucial para o desempenho sustentado e a longevidade:

Design avançado refrigerado a ar: Os módulos de carregamento de EV da Niuera empregam soluções sofisticadas de resfriamento de ar com conjuntos de aletas de alumínio de alta densidade com espaçamento e geometria otimizados. O design do dissipador de calor maximiza o contato da área de superfície enquanto mantém formatos compactos, permitindo uma dissipação de calor eficaz sem a complexidade dos sistemas de refrigeração líquida.

Controle Inteligente de Ventilador: Nossos módulos incorporam sistemas de ventiladores de velocidade variável com algoritmos inteligentes de gerenciamento térmico. Em vez de operar em velocidade fixa, os ventiladores ajustam suas RPM dinamicamente com base em leituras de temperatura em tempo real, condições de carga e ambiente. Esta abordagem de controle inteligente otimiza a eficiência do resfriamento enquanto minimiza o ruído acústico e o consumo de energia parasita.

Desempenho térmico: Através de uma engenharia térmica cuidadosa, incluindo canais de fluxo de ar otimizados e posicionamento estratégico de componentes, nossos módulos refrigerados a ar mantêm as temperaturas de junção dentro de faixas operacionais seguras, mesmo sob operação sustentada de alta potência. O design do dissipador de calor em alumínio, combinado com o controle inteligente do ventilador, garante um desempenho confiável em temperaturas ambientes de -40°C a +70°C.

Otimização Acústica: Projetos avançados de pás de ventilador e algoritmos de controle de velocidade mantêm o ruído operacional abaixo65dB mesmo em plena carga, tornando nossos módulos adequados para instalação em ambientes sensíveis ao ruído, como áreas residenciais e estações de carregamento em locais de trabalho.

Desempenho de eficiência no mundo real

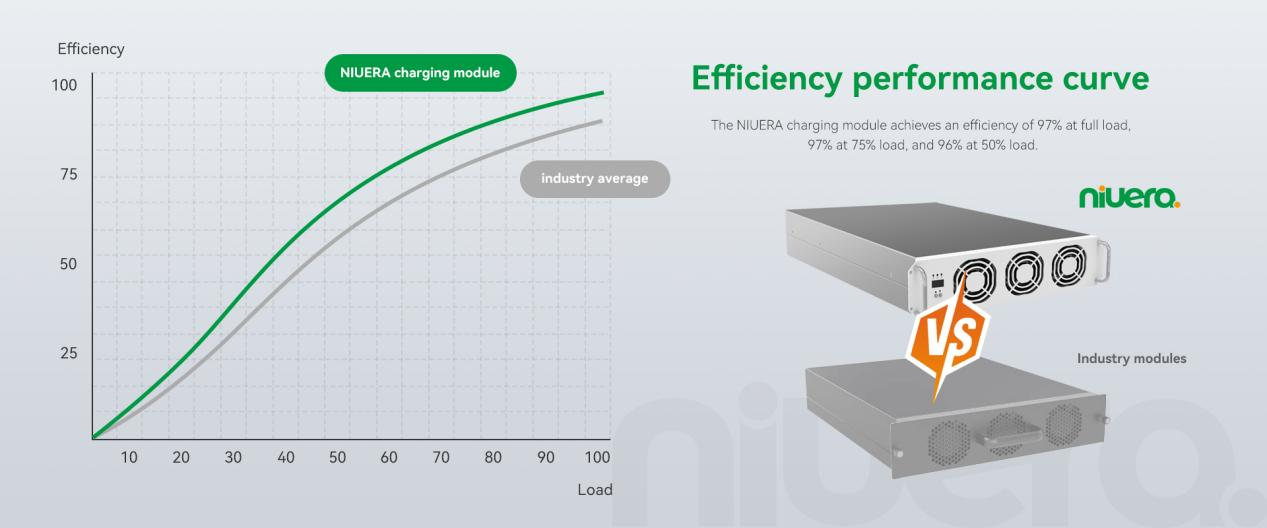

Eficiência em toda faixa de carga

Embora as especificações de eficiência máxima sejam importantes, compreender a eficiência em toda a faixa operacional é crucial para aplicações do mundo real. Módulos de carregamento de veículos elétricos de alta qualidade mantêm:

• 95-97% de eficiência em plena carga(potência nominal máxima)
• 94-97% de eficiência com carga de 50-75%(faixa operacional típica)
• 90-93% de eficiência com 25% de carga(condições de carga leve)

Este perfil de eficiência garante que as estações de carregamento proporcionam um desempenho consistente, independentemente do estado de carga ou do perfil de carregamento da bateria do veículo.

Operação em ampla faixa de tensão

As baterias EV modernas abrangem faixas de tensão de 200 V a 1000 V, com arquiteturas emergentes de 800 V e 1200 V ganhando participação de mercado. Os módulos de alta eficiência devem manter o seu desempenho em todo este espectro:

• Sistemas 400V: Arquiteturas EV tradicionais que exigem saída de 200-500V
• Sistemas 800V: Plataformas de próxima geração que exigem saída de 400-900V
• Veículos Comerciais: Aplicações pesadas que necessitam de saída de 600-1000V

Módulos avançados de carregamento de EV alcançam97%+ eficiência em toda esta janela de tensão total, garantindo investimentos em infraestrutura preparados para o futuro.

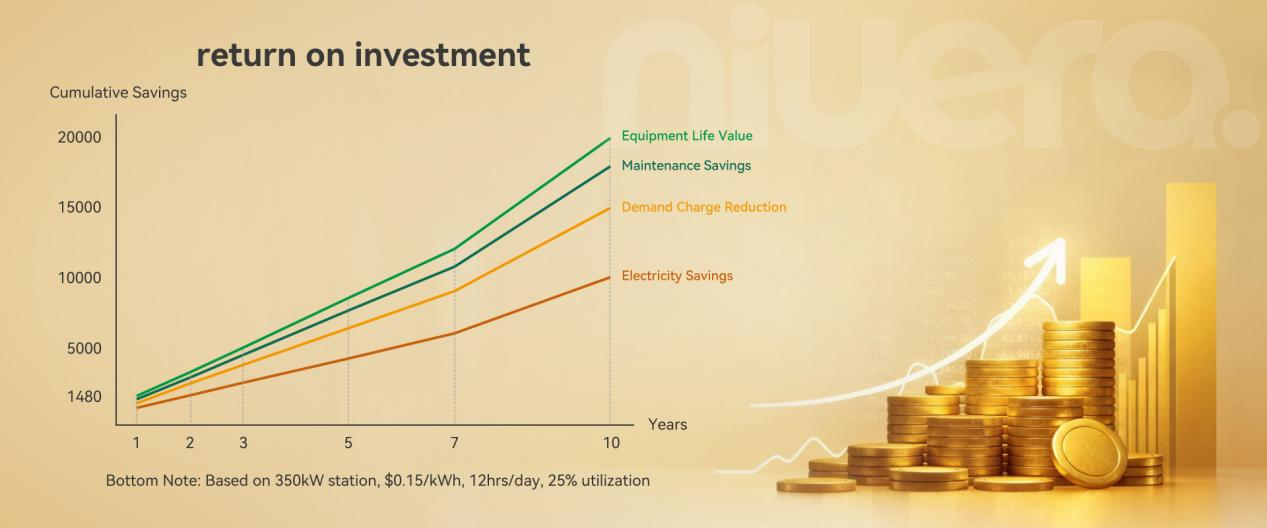

O caso de negócios para módulos de alta eficiência

Economia Operacional Direta

Além da óbvia economia nos custos de eletricidade, os módulos de alta eficiência proporcionam benefícios financeiros adicionais:

Taxas de pico de demanda reduzidas: Menores perdas de energia significam menor consumo de rede, potencialmente economizando milhares anualmente em tarifas de serviços públicos em instalações comerciais.

Vida útil prolongada do equipamento: Menor estresse térmico se traduz em maior vida útil dos componentes e menor frequência de manutenção. O tempo médio entre falhas (MTBF) pode exceder 300.000 horas a 25°C para módulos premium baseados em SiC.

Maior rendimento: Uma conversão de energia mais eficiente significa mais energia entregue aos veículos no mesmo período, melhorando a utilização da estação e o potencial de receita.

Impacto Ambiental

Para organizações com compromissos de sustentabilidade, as melhorias de eficiência reduzem diretamente a pegada de carbono:

• Um ganho de eficiência de 2% em um carregador de 100 kW economiza aproximadamente 2 kW de energia por sessão de carga
• Numa rede de 100 estações de carregamento, isto pode evitar mais de 200 toneladas de emissões de CO₂ anualmente (dependendo da intensidade de carbono da rede)

Conformidade Regulatória

Várias regiões estão a implementar normas de eficiência para infraestruturas de carregamento de VE:

• União Europeia: Requisitos de eficiência energética no âmbito do Acordo Verde da UE
• Califórnia: Padrões de eficiência CEC (Comissão de Energia da Califórnia) para carregadores rápidos DC
• China: Padrões GB/T que especificam requisitos mínimos de eficiência

Investindo em97%+ módulos eficientes garantem a conformidade com os regulamentos atuais e previstos.

Abordagem de Niuera para design de módulos de alta eficiência

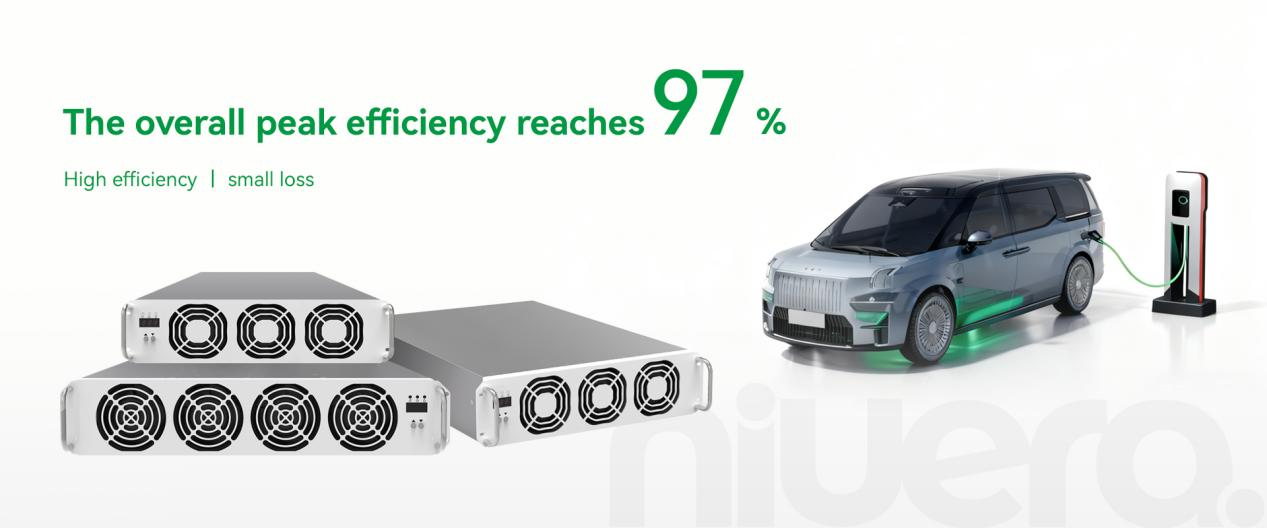

Na Niuera, projetamos nossos módulos de carregamento de veículos elétricos para fornecer consistentemente97%+ eficiência de conversão de energia através de diversas inovações importantes:

Seleção de semicondutores de última geração

Nossos módulos utilizam tecnologia SiC MOSFET de última geração com características de resistência otimizadas. Ao selecionar cuidadosamente os componentes com o equilíbrio ideal entre classificação de tensão, capacidade de corrente e desempenho de comutação, alcançamos eficiências máximas de 97%, mantendo uma excelente eficiência em todas as faixas de carga e tensão.

Gerenciamento Inteligente de Energia

Cada módulo Niuera incorpora sistemas avançados de gerenciamento baseados em microcontroladores que:

• Otimize a frequência de comutação em tempo real com base nas condições de carga
• Implemente algoritmos ZVS sofisticados para minimizar perdas de comutação
• Coordene a operação do módulo paralelo para máxima eficiência do sistema
• Monitore e ajuste o gerenciamento térmico com base nas condições operacionais reais

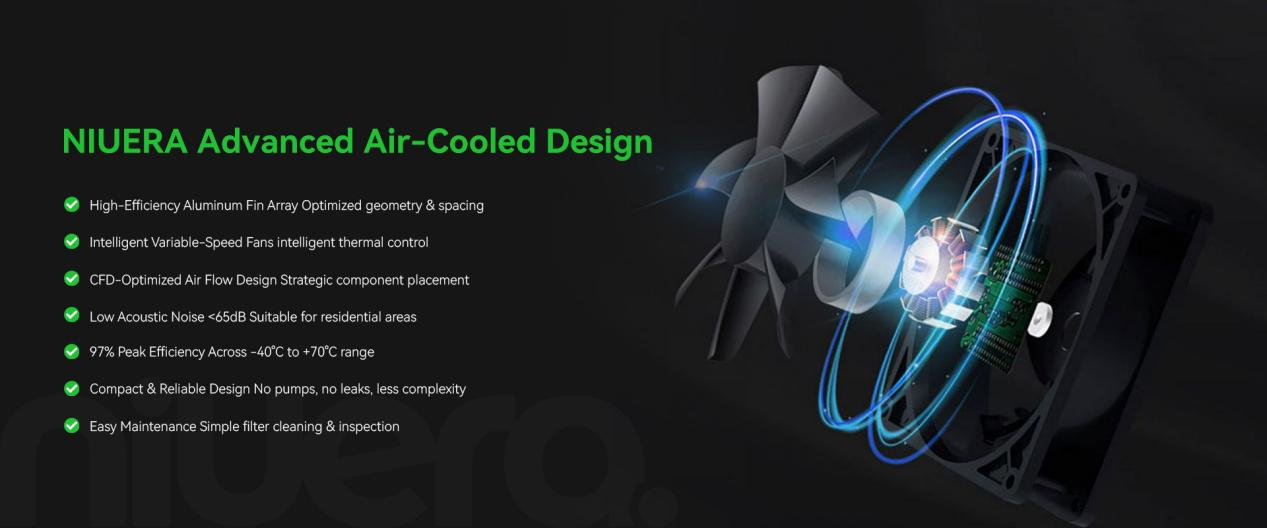

Engenharia Térmica Avançada

Nosso sistema de gerenciamento térmico refrigerado a ar representa o culminar de extensas análises de CFD (Computational Fluid Dynamics) e testes no mundo real:

Design de dissipador de calor de alto desempenho: Matrizes de aletas de alumínio personalizadas maximizam a área de superfície de dissipação de calor, mantendo dimensões compactas. A geometria, o espaçamento e a orientação das aletas são otimizados para convecção natural em cargas baixas e convecção forçada em operação de alta potência.

Sistema de ventilador inteligente: Ventiladores DC de velocidade variável com algoritmos de controle inteligentes ajustam a capacidade de resfriamento em tempo real. O sistema monitora vários sensores de temperatura em todo o módulo, adaptando a velocidade do ventilador às necessidades térmicas reais, em vez de funcionar em velocidades fixas. Esta abordagem:

• Reduz perdas de energia parasitas durante operação com carga leve
• Minimiza o ruído acústico (mantendo65dB mesmo na potência máxima)
• Prolonga a vida útil do ventilador através da redução do desgaste
• Melhora a eficiência geral do sistema em 0,5-1% em comparação com o resfriamento de velocidade fixa

Gerenciamento otimizado do fluxo de ar: Os canais de ar internos e o posicionamento dos componentes são projetados para maximizar a eficiência do resfriamento. A entrada de ar frio é posicionada para fluir diretamente sobre os componentes mais quentes (módulos SiC), enquanto a ventilação de exaustão evita a recirculação do ar quente.

Resiliência à temperatura: Nosso design térmico garante operação estável em temperaturas ambientes de -40°C a +70°C, com temperaturas de junção mantidas dentro de faixas ideais para longevidade dos componentes e eficiência consistente.

Arquitetura Modular para Escalabilidade

Nossa filosofia de design modular permite que os fabricantes de estações de carregamento aumentem a produção de energia de 60 kW para 480 kW, mantendo uma eficiência consistente:

• Configurações de 60-120 kW: Adequado para carregamento rápido em corredores rodoviários
• Configurações de 240-480 kW: Carregamento ultrarrápido para frotas comerciais e estações de alto rendimento

Essa flexibilidade garante que você possa otimizar seu investimento em infraestrutura sem comprometer o desempenho.

Soluções abrangentes de SKD/CKD: desenvolva sua capacidade de produção local

Além do módulo de carregamento principal, a Niuera permite que você estabeleça capacidade de fabricação localizada de carregadores EV por meio de nossas soluções completas de montagem SKD/CKD. Fornecemos tudo que você precisa para configurar linhas de produção de montagem local de forma rápida e eficiente em sua região.

O que oferecemos:

• Fornecimento de Componentes: Conjuntos de módulos de potência pré-integrados com interconexões otimizadas, componentes de sistema de refrigeração correspondentes e interfaces de controle completas
• Treinamento Técnico: Programas de treinamento abrangentes para sua equipe de montagem, incluindo procedimentos de controle de qualidade e protocolos de teste
• Suporte à configuração de produção: Otimização do layout da linha de montagem, recomendações de ferramentas e documentação do processo
• Garantia de Qualidade: Especificações de equipamentos de teste e procedimentos de validação para garantir eficiência consistente em nível de sistema
• Suporte Técnico Contínuo: Assistência remota e no local para manter os padrões de qualidade e eficiência da produção

Nossa solução pronta para uso preserva a eficiência do sistema, eliminando as perdas de desempenho que geralmente ocorrem ao integrar componentes de vários fornecedores com especificações incompatíveis. Do fornecimento de componentes ao treinamento técnico, oferecemos suporte abrangente para lançar a produção em seu mercado local, permitindo que você se beneficie de custos logísticos reduzidos, tempo de colocação no mercado mais rápido e flexibilidade para atender às necessidades dos clientes regionais, mantendo ao mesmo tempo97%+ padrões de eficiência.

Melhores práticas de implementação

Dimensionamento e configuração adequados

Para maximizar a eficiência no mundo real, o dimensionamento adequado do módulo é essencial:

Evite dimensionamento excessivo: A operação de módulos consistentemente abaixo de 40% da capacidade nominal reduz a eficiência e aumenta os custos de capital por kW fornecido.

Plano para crescimento: Contudo, alguma margem de capacidade (10-20%) permite o crescimento futuro da procura sem expansão imediata da infra-estrutura.

Considere perfis de carga: Analise os padrões de uso esperados – cobrança constante da frota comercial versus cobrança pública variável – para otimizar a configuração do módulo.

Considerações sobre o ambiente térmico

A temperatura ambiente e o ambiente de instalação impactam significativamente a eficiência alcançável:

Climas quentes: Em regiões onde a temperatura ambiente excede regularmente 40°C, garanta ventilação adequada e considere:

• Locais de instalação sombreados ou climatizados
• Disposições aprimoradas de fluxo de ar
• Manutenção regular do filtro de ar para evitar acúmulo de poeira
• Possível redução da potência de saída durante períodos de pico de temperatura
  Climas Frios: Embora as temperaturas frias melhorem a eficiência da dissipação de calor, considere:
• Requisitos de pré-aquecimento para desempenho ideal dos componentes abaixo de -20°C
• Medidas de prevenção de condensação
• Procedimentos de partida a frio para garantir a lubrificação adequada dos rolamentos do ventilador
  Interior vs. Exterior:
• As instalações internas se beneficiam de ambientes controlados e proteção contra intempéries
• As unidades externas exigem gabinetes com classificação IP com ventilação adequada, filtros de poeira e drenagem
• Garanta espaço adequado ao redor dos módulos para entrada e exaustão de ar
  Considerações sobre altitude: Em altitudes acima de 1.000 m, a redução da densidade do ar afeta o desempenho de resfriamento. Consulte a engenharia da Niuera para obter os fatores de redução de potência e requisitos de ventilação adequados.
  Manutenção para desempenho sustentado
  Mesmo os módulos mais eficientes requerem manutenção adequada para preservar o desempenho:
  Serviço de sistema de refrigeração:
• Inspecione e limpe os filtros de entrada de ar mensalmente (com mais frequência em ambientes empoeirados)
• Verifique trimestralmente a operação do ventilador e a condição dos rolamentos
• Limpe as aletas do dissipador de calor anualmente para remover o acúmulo de poeira
• Verifique se os caminhos adequados do fluxo de ar não estão obstruídos
  Integridade da conexão: Conexões de alta corrente podem desenvolver resistência ao longo do tempo devido ao ciclo térmico. A inspeção e o reaperto periódicos mantêm baixas perdas de condução.
  Atualizações de firmware: Módulos modernos suportam atualizações de firmware que podem otimizar algoritmos de eficiência à medida que novas estratégias de controle são desenvolvidas.
  Medindo e verificando a eficiência
  Padrões de teste
  Ao avaliar as declarações de eficiência do módulo de carregamento de veículos elétricos, certifique-se de que os testes sigam os padrões reconhecidos:
• CEI 61851-23: Padrão internacional para estações de carregamento DC
• Protocolo de Eficiência CEC: Metodologia de teste da Comissão de Energia da Califórnia
• EN 50549: Requisitos europeus para ligação à rede de estações de carregamento DC
  Certificação Independente
  Procure módulos com verificação de eficiência de terceiros:
• Certificação TÜV: Testes independentes e verificação de declarações de eficiência
• Listagem UL: Validação de segurança e desempenho, incluindo testes de eficiência

Marca CE: Conformidade com padrões europeus de eficiência e EMC
Os módulos de carregamento de veículos elétricos da Niuera possuem certificações internacionais abrangentes, incluindo aprovações CE, UL e TÜV, proporcionando verificação independente de nossas especificações de eficiência.
