Défauts courants du module de recharge EV : analyse et solutions
Le module de recharge constitue le composant central de l'infrastructure de recharge des véhicules électriques, convertissant l'énergie CA du réseau en énergie CC adaptée aux batteries des véhicules électriques. Comprendre les défauts courants et leurs causes profondes est crucial pour améliorer la fiabilité des bornes de recharge et l’efficacité de la maintenance. Cet article analyse 12 types de pannes courantes pour aider les opérateurs et les techniciens à diagnostiquer et à résoudre rapidement les problèmes.
Symptômes de panne
La température du module de charge dépasse les limites pendant le fonctionnement, déclenchant une protection contre la surchauffe et interrompant le processus de charge.
Causes profondes
- Panne du système de refroidissement : arrêt du ventilateur ou accumulation de poussière sur les dissipateurs thermiques
- Température ambiante excessive : manque d'installations d'ombrage
- Charges élevées et soutenues provoquant une génération excessive de chaleur
Analyse au niveau des paramètres
- Dysfonctionnement du capteur de température ou écart de lecture
- Seuil de protection contre la surchauffe réglé de manière trop prudente
Exemple concret
Pendant la chaleur estivale, l’efficacité du ventilateur de refroidissement diminue en raison de l’accumulation de poussière. Lorsque la température du module dépasse le seuil prédéfini de 80°C, le système arrête automatiquement la charge.
2. Défaut de protection contre les surtensions/sous-tensions
Symptômes de panne
Le module détecte une tension d'entrée anormale (trop élevée ou trop basse), activant des protocoles de protection et interrompant la charge.
Causes profondes
- Fluctuations instables de la tension du réseau
- Mauvais contact ou calibre insuffisant des câbles d'alimentation
- Défaillance du filtre d'alimentation endommagé
Analyse au niveau des paramètres
- Composants du circuit de détection de tension endommagés
- Plage de seuil de protection définie trop étroite
Exemple concret
La tension du réseau augmente soudainement à 260 V (standard 220 V), dépassant le seuil de protection de 250 V, provoquant la déconnexion immédiate de la sortie du module de charge.

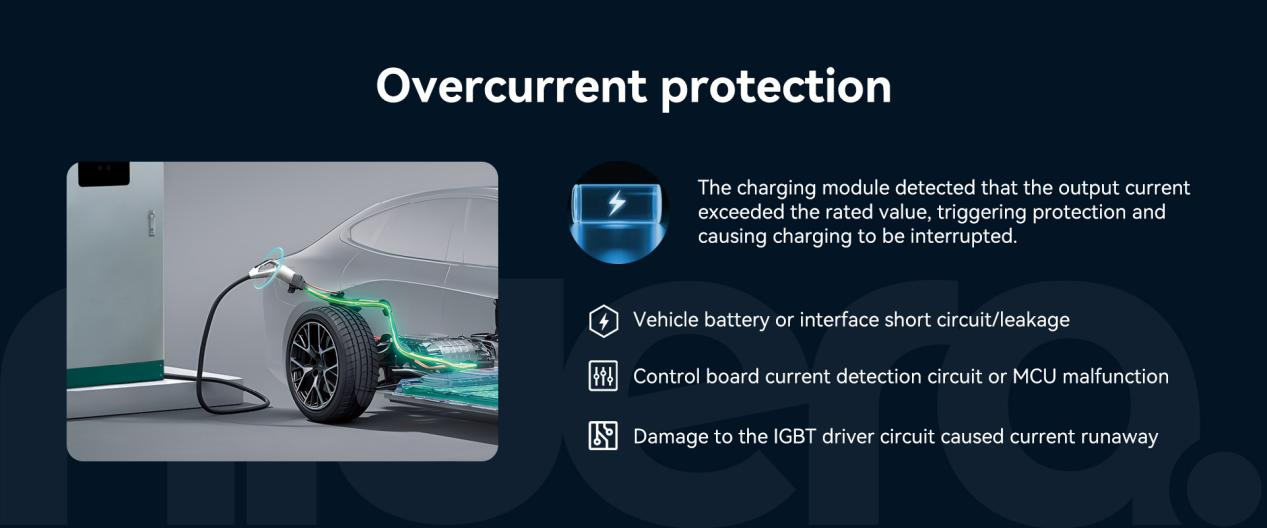

3. Défaut de protection contre les surintensités
Symptômes de panne
Le courant de sortie dépasse la valeur nominale, déclenchant une protection contre les surintensités et interrompant la charge.
Causes profondes
- Batterie du véhicule ou court-circuit/fuite de l'interface
- Circuit de détection de courant de la carte de commande ou panne du MCU
- Dommages au circuit de commande de l'IGBT entraînant une perte de contrôle du courant
Analyse au niveau des paramètres
- Capteur Hall ou résistance shunt endommagé
- Seuil de protection contre les surintensités réglé trop bas
Exemple concret
Un court-circuit interne de la batterie fait que le courant de sortie atteint instantanément 150 A (nominal 100 A), déclenchant la protection contre les surintensités et arrêtant la sortie.
4. Défaut de communication
Symptômes de panne
Une défaillance de communication entre le module de charge et l'ordinateur hôte ou le véhicule empêche une charge normale.
Causes profondes
- Mauvais contact ou câbles de communication endommagés
- Versions de protocole de communication incompatibles
- Interférence électromagnétique affectant la transmission du signal
Analyse au niveau des paramètres
- Panne matérielle ou logicielle du module de communication
- Configuration incorrecte du débit en bauds, des bits de données et d'autres paramètres
Exemple concret
Un câble de communication vieillissant avec un mauvais contact entraîne une perte de signal, empêchant la borne de recharge de recevoir les demandes de recharge du véhicule.
Symptômes de panne
Le module de charge s'interrompt soudainement pendant le fonctionnement, incapable de continuer la sortie.
Causes profondes
- Dommages au dispositif IGBT dus à une surcharge, une surchauffe ou un court-circuit
- Dommages aux composants du circuit de commande
- Protection contre les surtensions/surintensités
Analyse au niveau des paramètres
- Paramètres de fonctionnement de l'IGBT incorrects (par exemple, tension de commande de grille)
- Défaillance du circuit de protection pour protéger à temps
Exemple concret
Pendant une charge à haute puissance, un condensateur endommagé dans le circuit de commande empêche la commutation normale de l'IGBT, provoquant un arrêt soudain de la sortie du module.
Symptômes de panne
Grandes fluctuations et instabilité de la tension de sortie, ou incapacité à produire normalement.

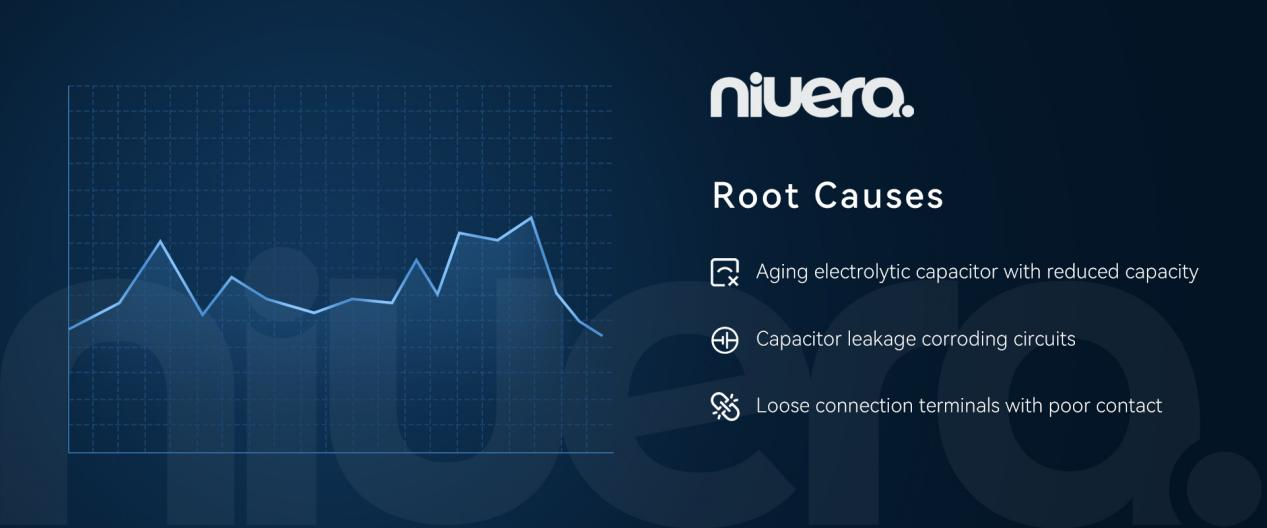

Causes profondes
- Condensateur électrolytique vieillissant à capacité réduite
- Circuits corrosifs de fuite de condensateur
- Bornes de connexion desserrées avec un mauvais contact
Analyse au niveau des paramètres
- Mauvaise sélection de la capacité du condensateur et de la tension nominale
- Composants du circuit de détection de condensateur endommagés
Exemple concret
Après une utilisation prolongée, le vieillissement des condensateurs électrolytiques entraîne une réduction de capacité, entraînant d'importantes fluctuations de tension de sortie et de fréquentes interruptions de charge.
7. Défaut d'entrée d'alimentation
Symptômes de panne
Le module de charge ne démarre pas ou redémarre fréquemment.
Causes profondes
- Fluctuations excessives de la tension du réseau
- Mauvais contact, rupture ou vieillissement des câbles d'alimentation
- Filtre électrique endommagé
Analyse au niveau des paramètres
- Composants du circuit de détection de tension d'entrée endommagés
- Plage de protection de tension d'entrée réglée trop étroite
Exemple concret
Dans les zones où l'alimentation électrique est instable, les fluctuations fréquentes de la tension du réseau dépassent la plage 180 V-260 V, provoquant des redémarrages fréquents des modules.
8. Défaut de la carte de commande
Symptômes de panne
Le module de charge ne peut pas reconnaître ou répondre aux signaux de commande.
Causes profondes
- Dommages au MCU dus à l'électricité statique ou à une surtension
- Matériel d’interface de communication endommagé ou erreurs de configuration
- Pannes de température, de courant et autres capteurs
Analyse au niveau des paramètres
- Incompatibilité ou défauts de version du micrologiciel MCU
- Paramètres de contrôle incorrects (par exemple, paramètres PID)
Exemple concret
Après un coup de foudre, les dommages causés par une surtension du MCU empêchent la reconnaissance des signaux de commande de l'ordinateur hôte, empêchant ainsi le démarrage de la charge.
9. Tension/courant de sortie instables
Symptômes de panne
Grandes fluctuations de tension ou de courant de sortie, faible efficacité de charge ou interruption.
Causes profondes
- Composants du circuit de retour de tension/courant endommagés
- Défaillance du circuit de génération de signal PWM
- Condensateurs ou inductances de filtre endommagés
Analyse au niveau des paramètres
- Gain de rétroaction incorrect, temps d'intégration et autres paramètres
- Paramètres incorrects des paramètres de fréquence PWM et de rapport cyclique
Exemple concret
Une résistance endommagée dans le circuit de retour de tension provoque une distorsion du signal, entraînant des fluctuations de tension de sortie et l'interruption de la charge par le BMS du véhicule.

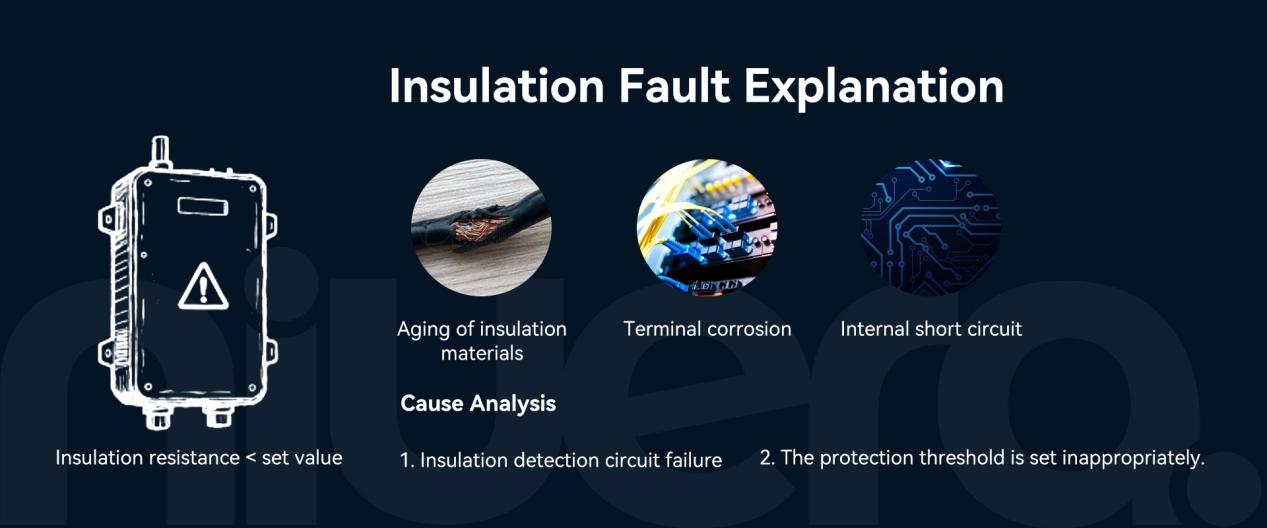

10. Défaut d'isolation
Symptômes de panne
Résistance d'isolation détectée inférieure à la norme, déclenchant la protection d'isolation.
Causes profondes
- Matériaux isolants vieillissants dus à une utilisation prolongée
- Humidité ou corrosion des bornes de connexion
- Court-circuit du module interne
Analyse au niveau des paramètres
- Composants du circuit de détection d'isolation endommagés
- Seuil de protection d'isolement réglé trop haut
Exemple concret
Dans les environnements humides, la corrosion des bornes réduit la résistance d'isolation à 500 kΩ (standard ≥1 MΩ), déclenchant la protection et arrêtant la sortie.
11. Problèmes de compatibilité électromagnétique (CEM)
Symptômes de panne
Module de charge affecté par des interférences électromagnétiques, fonctionnement instable.
Causes profondes
- Interférences électromagnétiques externes (équipements radio, lignes à haute tension, etc.)
- Blindage électromagnétique interne insuffisant
Analyse au niveau des paramètres
- Défauts de conception CEM, mesures de blindage insuffisantes
- Performances de filtre insuffisantes
Exemple concret
La station de recharge située à proximité de lignes de transport à haute tension subit des interférences électromagnétiques provoquant une perturbation du signal interne et de fréquentes interruptions de charge.
12. Défaut logiciel
Symptômes de panne
Le module de charge ne démarre pas ou fonctionne anormalement.
Causes profondes
- Incompatibilité de version du micrologiciel
- Interruption de la mise à niveau du micrologiciel provoquant une corruption
- Défauts du micrologiciel non résolus
Analyse au niveau des paramètres
- Transfert de fichier de mise à jour du micrologiciel incomplet
- Corruption ou perte du fichier de configuration
Exemple concret
Une coupure de courant soudaine lors de la mise à niveau du micrologiciel entraîne une mise à jour incomplète, empêchant le démarrage du module et affichant une « erreur du micrologiciel ».
Conclusion
Les défauts du module de charge impliquent plusieurs aspects, notamment la gestion de la température, les systèmes d’alimentation, les protocoles de communication et les composants électroniques. Un entretien régulier, une configuration appropriée des paramètres et des environnements d'installation de qualité sont essentiels pour garantir un fonctionnement stable de la station de recharge. Grâce à des procédures systématiques de diagnostic des pannes, les opérateurs peuvent améliorer considérablement la fiabilité des équipements, réduire les coûts de maintenance et améliorer l’expérience de recharge des utilisateurs.
